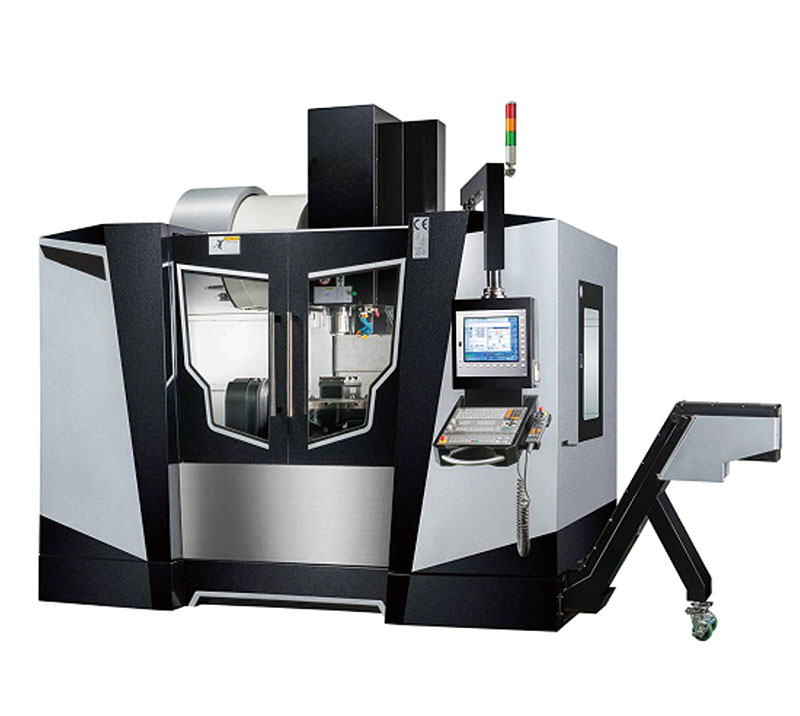

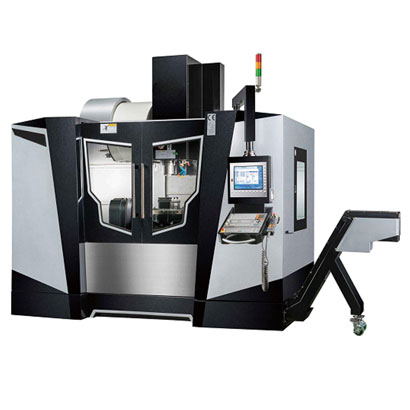

XKR 65搖籃式五軸加工中心

XKH係列五軸聯動葉片加工中心是為滿足各類葉片加工的需要，應用技術五軸聯動葉片加工中心。機床適合加工各種葉片及各類窄長形特殊性麵的零件，涵蓋了多種用途、多種規格和多種材質葉片加工範圍，廣泛用於能源等行業。

產品參數

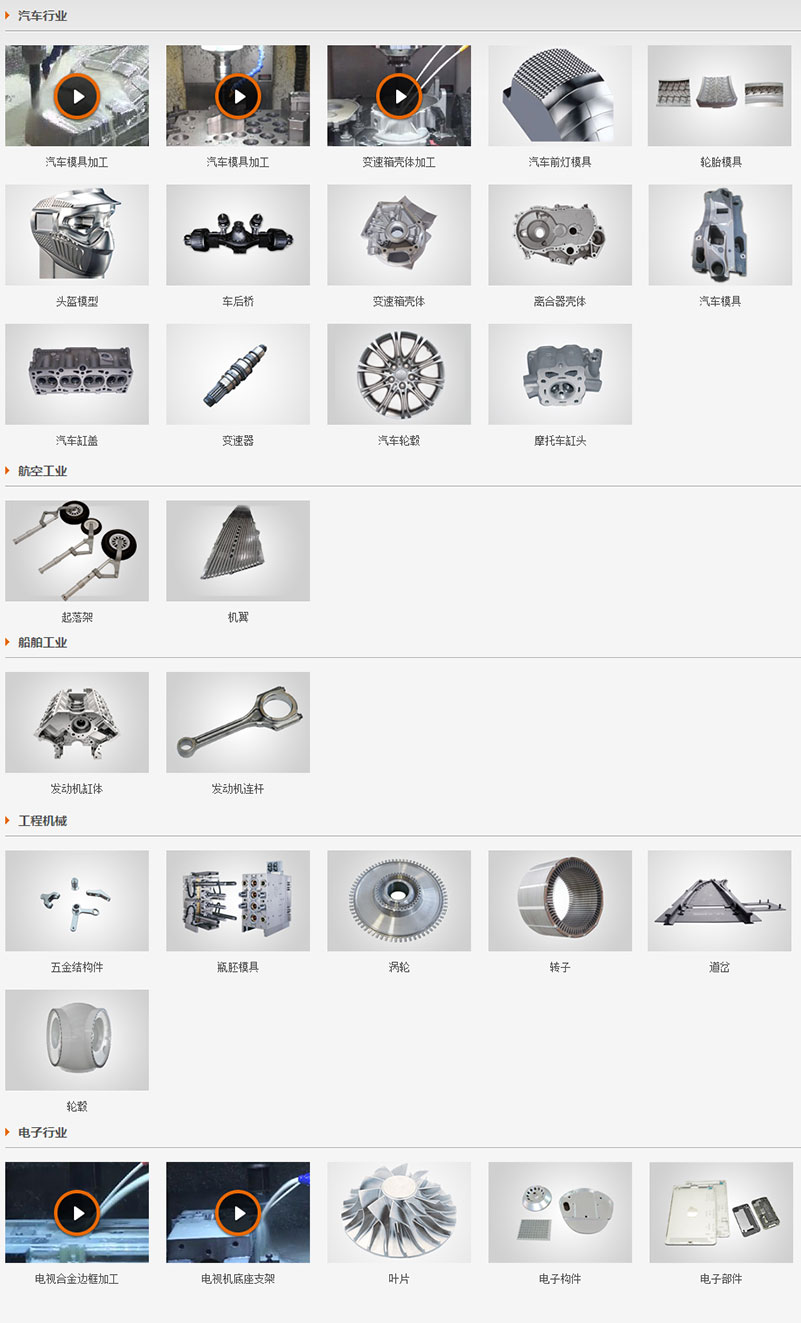

產品優勢
服務保障

技術參數：

項目		單位	XKR25	XKR32	XKR40	XKR50A		XKR63	XKR65
工作範圍	工作台直徑	mm	250	320	400	500		630	650
	工作台上麵到主軸端麵距離	mm	140-460		150-550	150-610
	X、Y、Z軸	mm	520/260/320		500/500/400	650/650/460			730/650/500
	A軸		-10°+100°		-110°+10°				-120°+90°
	C軸		n×360°
進給	X、Y、Z軸	m/min	15		30				36
	A軸	r/min	20	15					25
	C軸	r/min	20
主軸	主軸轉速	rpm	16000	8000	10000	16000			18000
	主軸錐孔		HSK50E	BT30	BT40	HSK63A			HSKA63
	主軸功率	Kw	18	3.7	7.5	30
刀庫	刀庫容量	pcs	16		20				30
	大刀具直徑	mm	φ63		φ76		φ76		φ80
	大刀具長度	mm	220	175	200		220		300
動力源	滿載電流	A	200
	壓縮空氣工作壓力	mpa	＞0.6						0.5-0.8
	電源要求		380(1±10%)V 50HZ
機床尺寸	機床外形尺寸	mm	2600×2600	2600×2600	3050×2650		4000×5000	2800×3700	3400×2400
	機床占地尺寸	mm	4200×4600	4200×4700	3900×5700		4650×5850		3690×2600
	機床高度	mm	2800		3150		3500
	機床淨重	kg	5000		9700		11000
控製係統			Siemens	FANUC/GSK	GSK		Siemens/HEIDENHAIN

XKH係列五軸聯動葉片加工中心是為滿足各類葉片加工的需要，新構思設計研發的高效、高精度五軸聯動葉片加工中心。機床適合加工各種葉片及各類窄長形特殊性麵的零件，涵蓋了多種用途、多種規格和多種材質葉片加工範圍，廣泛用於能源等行業。

結構特點：

雙支撐雙擺轉台

配置搖籃式回轉工作台，靈活性強，擴展了加工能力；零件多也隻需兩次上件夾緊，減少換裝不僅節省成本，

而且能極大提高零件的精度。

回轉軸驅動

兩個回轉軸可采用蝸輪蝸杆驅動，結構緊湊、傳動平穩；也可采用力矩電機驅動，減少磨損環節，提高定位精度

和精度保持性。

全閉環控製

全閉環反饋測量，直線坐標采用精密直線光柵尺，回轉和擺動坐標采用精密編碼器；光柵尺帶吹氣保護裝置。

大容量刀庫

按客戶加工要求配置大容量刀庫，帶自動刀庫門，采用自動換刀，可任意換刀。

全防護結構

整體式機床防護；直線軸配置不鏽鋼導軌防護罩；電器控製櫃采用全封閉結構，有效防塵、防油霧，有良好的密

封性；配安全門鎖，實現開門斷電。

電主軸係統

采用大功率精密電主軸，轉速高、剛性好，回轉精度高；配置精密冷卻係統，具備主軸錐孔、刀柄定位麵清潔功

能。

主要配置：
1.樹脂砂鑄件.
2.三軸滾珠絲杆台灣上銀。
3.精密鎖緊螺母。
4.台灣產主軸（巨匠），日本NSK軸承，主軸帶輪及皮帶。
5.台灣產增壓缸（尚品）。
6.進口軸承（日本NSK）。
7.國產優質聯軸器。
8.X、Y、Z(下)不鏽鋼導軌防護。
9.進口電子潤滑泵（日本河穀）。
10.國產冷卻係統含水泵、水箱。
11.氣動元件（德國亞德客）。
12.主軸箱重錘配重。
13.可選配：自動螺旋排屑功能。
14.係統品牌可選：FANUC、廣數、西門子、凱恩帝、三菱。
15.圓盤式刀庫BT40-T24(台灣臻尚)。
16.帶主軸油冷功能，中心吹氣。
17 主要電器：SCHNETDER（施耐德）。
