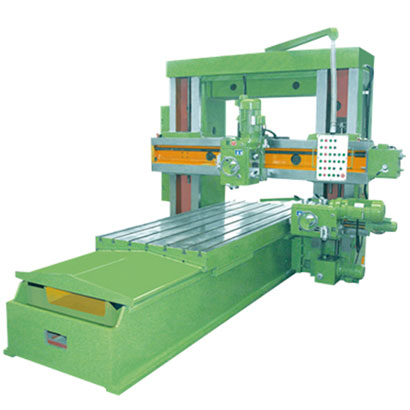

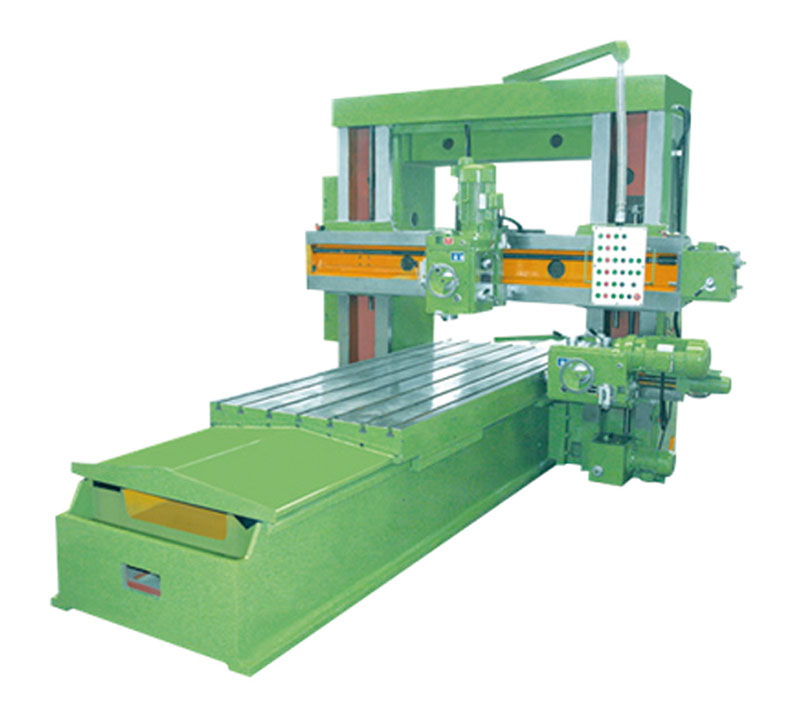

X2012龍門銑床

龍門銑床簡稱龍門銑，是具有門式框架和臥式長床身的銑床。龍門銑床上可以用多把銑刀同時加工表麵，加工精度和生產效率都比較高，適用於在成批和大量生產中加工大型工件的平麵和斜麵。數控龍門銑床還可加工空間曲麵和一些特型零件。

產品參數
產品優勢
服務保障

技術參數：

主要技術參數 Specification		2012/2000	2012/3000	2012/4000
Verfahrweg X-Achse x軸行程	mm	2000	3000	4000
Verfahrweg Y-Achse　 Y 軸行程	mm	1500	1500	1500
Verfahrweg Z-Achse　 Z 軸行程	mm	1000	1000	1000
Seite Fräskopf vertikal Verfahrenweg　側銑頭垂直行程	mm	500	500	500
Pinole Hub 銑頭移動距離	mm	350	350	350
Tischabmessungen　工作台尺寸	mm	1200*2000	1200*3000	1200*4000
Tischbelastbarkeit (max.)　大工件重量	kg	2000	3000	4000
T-Nuten (Anzahl x Breite x Abstand)　 T 型槽規格　數量x寬度x間距	mm	722125	722125	722125
Abstand Spindelnase - Tischoberfläche 　立銑頭鼻端到工作台表麵的小大距離	mm	0-1000	0-1000	0-1000
Abstand Seite Spindelmittel zu Tisch 側銑頭中心線到工作台大小距離		0-500	0-500	0-500
Spindeldrehzahl　　立軸轉速	min-1	82-505	82-505	82-505
Drehmoment Hauptspindel (max.)　立軸大輸出扭矩	Nm	790	790	790
Spindelaufnahme　立軸錐度		7:24 ISO 50	7:24 ISO 50	7:24 ISO 50
Spindel Aufnahme　側銑頭錐度		7:24 ISO 50	7:24 ISO 50	7:24 ISO 50
Spindeldrehzahl　側銑頭轉速	min-1	82-505	82-505	82-505
Drehmoment Hauptspindel (max.)　側銑頭大輸出扭矩	NM	790	790	790
Eilgang X-Achse　 X 快進速度	mm/min	1050	2100	2100
Eilgang Y-Achse　 Y 快進速度	mm/min	890	890	890
Eilgang Z-Achse　 Z 快進速度	mm/min	432	432	432
Eilgang Seitefäskopf　側銑垂直移動快進速度		730	730	730
Arbeitsvorschub X-Achse　 X 進給速度	mm/min	無級(0-1050)	無級(0-2100)	無級(0-2100)
Arbeitsvorschub Y-Achse　 Y 進給速度	mm/min	65、320、890	65、320、890	65、320、890
Arbeitsvorschub Z-Achse　 Z 進給速度	mm/min	僅快進432	僅快進432	僅快進432
Arbeitvorschub Seitefräskopf　側銑升降進給速度		50、265、730	50、265、730	50、265、730
Antriebsleistungen
Motorleistung Hauptspindel　主電機功率	kW	5.5	5.5	5.5
Motorleistung Seite Spindel　側銑電機功率	kw	5.5	7.5	7.5
Motorleistung X-Achse　 X 電機功率	kW	5.5	5.5	7.5
Motorleistung Y-Achse　 Y 電機功率	kW	1.1	1.1	1.1
Motorleistung Z-Achse　 Z

產品介紹:

龍門銑床簡稱龍門銑，是具有門式框架和臥式長床身的銑床。龍門銑床上可以用多把銑刀同時加工表麵，加工精度和生產效率都比較高，適用於在成批和大量生產中加工大型工件的平麵和斜麵。數控龍門銑床還可加工空間曲麵和一些特型零件。
X20係列龍門銑床技術與配置簡介

一、性能特點

1．橫梁及立銑頭帶有機械壓緊

2．銑頭設有內置飛輪，增加切削平穩性。

3．各向進給運動均（jun1）采用無級調速；當工作台快進功率小於等於15KW時，一般采用變頻無級調速；當工作台快進功率大於15KW時，采用伺服無級調速。

4．工作台采用導軌磨床加工，導軌光滑可減少床身導軌的磨損。

5．工作台采用蝸杆蝸條傳動，運動較平穩（6M及以下采用絲杆傳動）。

6．工作台蝸杆蝸條采用獨立油槽浸油潤滑，工作台導軌采用專用潤滑泵潤滑，銑頭采用獨立柱塞泵潤滑，橫梁立柱導軌及橫梁立柱絲杆采用電動間隙潤滑泵潤滑，整機具有良好的減磨潤滑性能。

7．床身及橫梁導軌采用了超音頻淬火熱處理；主軸箱傳動齒輪為20CrMnTi經滲碳淬火並磨齒；主軸采用40Cr調質，內錐及其端部采用鹽浴淬火。

8．可按用戶要求安裝行程300或500的鏜銑頭或安裝帶回轉的銑頭,其中立銑頭回轉為±45°，側銑頭為低頭+45°，抬頭-10°

9．可據用戶要求安裝數顯或將變頻調速改為伺服調速並安裝電子手輪，以實現工作台等坐標微調；可配觸摸屏控製方式，使機床具有簡易編程功能，以實現平麵或鍵槽加工的自動循環銑削。

10．配鏜銑頭及伺服調速時可安裝直角銑頭或萬能角度銑頭及冷卻係統。

二、隨機附件配件、特殊附件配件

1．隨機附配件清單（隨主機免費發貨）

①．銑刀拉杆　　　套

②．帶端鍵端銑刀杆套

③．銑刀定位芯軸件

④．莫氏錐過渡套件

⑤．地腳螺杆　　　　全套

⑥．機床墊鐵　　　　全套

2.發貨清單

（若不折機，則為主機1台）

①．床身工作台（含工作台進給箱，1套）

②．立柱（含橫梁升降箱，共1套）

③．橫梁（含立鏜銑頭滑板，1套）

④．連接梁（1件）

⑤．銑頭個

⑥．配電櫃、按鈕站、拖鏈、護罩等（1套）

隨機附配件（1套，詳見隨機附配件清單）

特殊附件及配置（待定）

三、製造標準

1．出廠技術標準（參照下列標準製訂）

JB/T19362.1-2003 《龍門銑床精度檢驗》

JB/T3029-93 《龍門銑技術條件》

JB/T9872-1999 金屬切削機床液壓係統通用技術條件

GB5226.1-2002 《工業機械電氣設備第一部分通用技術條件》

2．本技術協議

四、隨機技術文件及提供

1．使用說明書（機械、電器）　　1套

2．合格證明書　　　　　　　　　 1套

3．裝箱單　　　　　　　　　　　 1套
