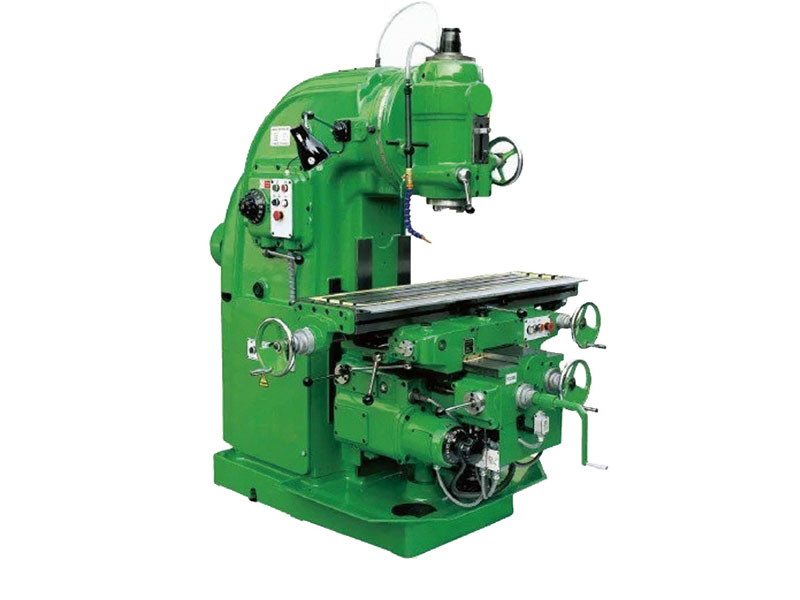

XA5032立式銑床

XA5032立式銑床是一種強力金屬切削機床，該機床剛性強，進給變速範圍廣，能承受重負荷切屑。主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端麵銑刀等刀具，適於加工各種零件的平麵、斜麵、溝槽、孔等，是機械製造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。

產品參數
產品優勢
服務保障

技術參數：

XA5032立式銑床主要技術參數		XA5032	XA5032B	XA5032BH
主軸端麵至工作台距離		60～410	60～410	60～410
主軸中心線到床身垂直導軌的距離		350	350	350
主軸孔錐度		7：24 ISO50	7：24 ISO50	7：24 ISO50
主軸孔徑		29	29	29
主軸轉速		30～1500/18級	30～1500/18級	30～1500/18級
立銑頭大回轉角度		45	45	45
主軸軸向移動距離		85	85	85
工作台麵尺寸		1325×320	1600×320	1600×320
工作台行程(手動/機動)(mm)	縱向	720/700	900/880	900/880
	橫向	255/240	255/240	255/240
	垂向	370/350	370/350	440/430
工作台進給範圍(mm/min)	縱向	23.5～1180	23.5～1180	23.5～1180
	橫向	23.5～1180	23.5～1180	23.5～1180
	垂向	8～394	8～394	8～394
工作台快速移動速度(mm/min)	縱向	2300	2300	2300
	橫向	2300	2300	2300
	垂向	770	770	770
工作台T型槽槽數/槽寬/槽距(mm)		3/18/70	3/18/70	3/18/70
主電機功率		7.5	7.5	7.5
進給電機功率		1.5	1.5	1.5
外形尺寸		2530×1890×2380	2530×2050×2380	2530×2050×2380
機床淨重		3200	3300	330

XA5032立式銑床是一種強力金屬切削機床，該機床剛性強，進給變速範圍廣，能承受重負荷切屑。主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、端麵銑刀等刀具，適於加工各種零件的平麵、斜麵、溝槽、孔等，是機械製造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備。

主要結構特點：

1、底座、機身、工作台、中滑座、升降滑座、主軸箱等主要構件均（jun1）采用高強度材料鑄造而成，並經人工時效處理，保證機床長期使用的穩定性。
2、立銑頭可在垂直平麵內順、逆回轉調整45，拓展機床的加工範圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗製動，製動轉矩大，停止迅速、可靠。
3、工作台X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。
4、X、Y、Z三方向導軌副經超音頻淬火、精密磨削及刮研處理，配合強製潤滑，提高精度，延長機床的使用壽命。
5、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強製潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻係統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
6、機床設計符合人體工程學原理，操作方便；操作麵板均使用形象化符號設計，簡單直觀。
