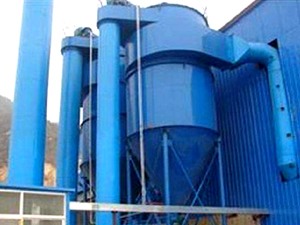

FGM氣箱脈衝袋式收塵器（點擊進入）

所屬類別：布袋除塵器

售後QQ：
售後QQ：

谘詢熱線：15864583687

詳細內容

FGM氣箱脈衝袋式收塵器（plenum-pulse）係引進美國富樂公司的率除塵器。這種類型的除塵器，集分室反吹和噴吹脈：中等諸類收塵器的優點，客服了分室反吹時動能強度不夠、噴吹脈衝過濾清灰同時進行的缺點，因而使袋收塵器增加了使用適應性，提高了收塵效率，延長了濾袋使用壽命。在整條水泥生產線上，不僅可做破碎機、烘幹機、煤磨、篦式冷卻機、水泥磨機的收塵設備，其高濃度、率型可直接做為生料立式磨出口濃度（500g/Nm)氣體。

0-Spea選粉機出口濃度（1000g/Nm)氣體的收塵，且經收塵的氣體含塵濃度小於100g/NM,濾袋采用滌綸針刺氈濾料，使用壽命平均（jun1）可達二年以上。目前，該設備已廣泛使用，不僅迅速在水泥廠選用，且已在鋼鐵、炭黑等行業推廣使用。

氣箱脈衝式收塵器分割成數個箱區，每箱有32、64、96、128等條袋子。並在每箱出口管道上有一個氣缸帶動的提升閥。當收塵器的阻力達到預選值（一般為1500pa),清灰控製器就發出信號。個箱室的提升閥就開始關閉以切斷過濾氣流。然後這個箱的電磁閥開啟（每箱一個，壓力不低於0.5MPa)壓縮空氣湧入已清除濾袋上的粉塵。當這個動作完成後（大約10-15秒時間），出口管上的提升閥就重新打開，使這個箱式重新進行過濾工作，並逐一按上述要求進行至全部清灰完畢。

氣箱脈衝袋式收塵器，是采用分箱室清灰的，清灰時，逐箱隔離、輪換進行，避免了噴吹式脈衝袋式收塵器的二次飛揚問題。同時又保證了壓縮空氣清灰的效果，整個箱體設計利用了分室結構，灰鬥可延伸到進口總管下，是進入的含塵煙氣直接進入以擴大的灰鬥而達到預收塵的效果，且能去掉易出現阻塞的水平直管。所以，分室脈衝袋式收塵器不僅能處理一般濃度的含塵氣體且能處理達1000g/Nm濃度的含塵氣體。

該收塵器，由於是采用整箱大脈衝閥反吹噴射清灰，抽袋時，打開頂部蓋子，直接抽出濾袋即可，維護簡單、方變。

技術參數		FGM32-3	FGM32-4	FGM32-5	FGM32-6	FGM64-4	FGM64-5	FGM64-6	FGM64-7	FGM64-8
處理風量（m³/h）		5700	7600	9600	11520	15360	19200	23040	26800	30700
過濾風速（m/min）		1.0-2.0（根據不同的揚塵點選取不同的經過濾風速參見表1）
總過濾麵積（m²）		93	124	155	186	248	310	372	434	496
經過濾麵積（m²）		62	93	124	155	186	248	310	272	434
收塵器室數（個）		3	4	5	6	4	5	6	7	8
濾袋總數（個）		96	128	160	192	256	320	384	448	512
收塵器阻力（Pa）		1440-1740
進口氣體含塵濃度（g/m3）			≤200				≤200
進口氣體含塵濃度（g/m³）		＜0.1
收塵器氣承受負壓（Pa）		6000
清灰壓縮空氣	壓力（Pa）	（5-7）×10⁵
清灰壓縮空氣	耗氣量（m3/min）	0.2	0.21	0.3	0.35	0.5	0.5	0.8	1	1
脈衝閥（帶電磁閥）	數量（個）	3	4	5	6	4	5	6	7	8
脈衝閥（帶電磁閥）	規格（mm）					2ⁿ
提升閥（帶氣缸）	數量（個）	3	4	5	6	4	5	6	7	8
提升閥（帶氣缸）	規格	提升閥板直徑Ø460，氣缸直徑Ø63				提升閥板直徑Ø500，氣缸直徑Ø80
剛性葉輪給料機		下料口300×300mm,高度450mm,轉速30.31r/min,減速電機功率1.1kw，產量24m³/h
螺旋	規格	直徑Ø300，產量30m³/h(填充率ζ=0.7
輸送機	減速電機	型號：XWD2.2-5-1/43,功率2.2kw
空氣輸送斜槽		如進口氣體含塵濃度大於700g/m³標，排灰裝置應選用較大規格的螺旋輸送機或空氣斜槽
清灰程序控製器		輸送電壓為220v,控製器由製造廠配套供應，詳細資料看控製器說明書
清灰程序控製器		直徑長度Φ130×2450mm,滌綸針刺氈重量500g/m2使用溫度80℃
保溫層麵積		26.5	24	41	48.5	70	94	118	142	162
設備總重（約值、不包括保溫層）（kg）		2400	3400	4400	5400	6900	8300	9700	11100	12500
外形尺寸		2015×1980 4750	2015×2640 4750	2015×3300 4950	2015×3960 5120	2115×5120 h:4750	2115×6400 h:4950	2115×7680 h:5210	2115×8960 h:5470	10240 h:5770
