技術參數：
主要技術參數 | XAK5032立式銑床 |
工作台麵尺寸mm | 1320X320 |
T型槽數目mm | 3 |
T型槽寬度 mm | 18 |
大負荷kg | 800 |
X向（工作台縱向 手動/機動） mm | 800 |
Y向（滑座橫向 手動/機動） mm | 280 |
Z向（升降台垂向 手動/機動） mm | 330 |
快速移動速度 mm/min | X:2300,Y:1540,Z:770 |
主軸轉速範圍 r/mm | 30-1500 |
主軸轉速級數 | 18 |
主軸軸向移動距離 mm | 85 |
主軸 大回轉角度 | 45度 |
主軸端麵至工作台距離 | 60/390 |
主軸電機功率 kw | 7.5 |
機床外型尺寸（長X寬X高） | 1929X2055X1960 |
淨重 kg | 2800 |
1、主傳動係統
主傳動係統為7.5Kw的交流電動機通過彈性連軸器驅動主傳動箱，主傳動箱內有三組滑移齒輪,液壓預選變速機構推動各滑移齒輪,組成18種轉速,再傳到銑頭上的主軸，主傳動箱內有電磁製動器,主軸製動迅速平穩。

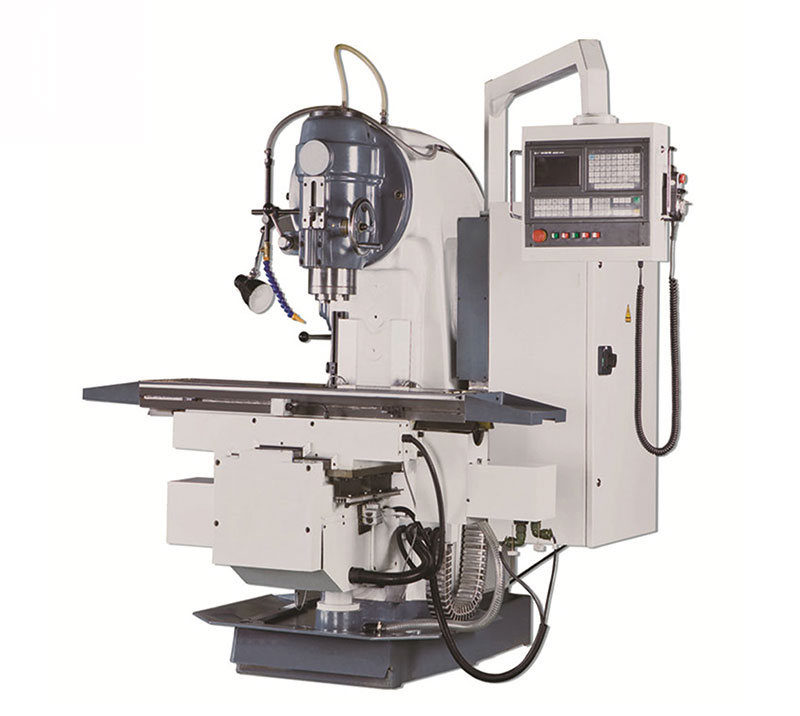

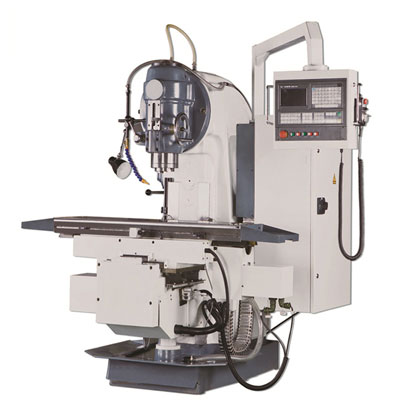

2、XK5032數控銑床采用側掛式電櫃和吊掛式操縱站，機電一體，整體裝運，安裝方便，集中操縱但能又多位置操作。
3、銑頭上的立式主軸，有符合國際標準的(ISO)No.50錐孔，可安裝標準的銑刀或銑夾頭。XK5032數控銑床主軸的軸向位置可調整，連同套筒一起作軸向伸出。主軸也可以連同銑頭主體一起，在左右各45°範圍內調整成傾斜位置。
4、進給係統 X、Y、Z三個座標的進給，都是由交流伺服電機驅動的。電機通過同步齒形帶驅動滾珠絲杠，從而使部件沿導軌移動。伺服電機及其相應的速度控製單元和用於位置檢測的脈衝編碼器等均受控於數控係統;以完成各種進給運動。同步齒形帶可張緊以減少傳動間隙，噪聲亦可降低。XK5032數控銑床垂向電機是帶製動器的，當斷電時，垂向刹緊，以防止升降台因自重而下滑。
5、XK5032數控銑床刀柄采用標準XT50形式，可與我公司生產的萬能銑床刀柄通用。節省刀柄采購費用。
6、半自動的裝卸刀機構,安裝在銑頭的上方，通過兩個按鈕分別控製裝刀和卸刀，方便而安全，即使主軸向外伸出，也不會影響刀具裝卸。
7、潤滑係統
自動潤滑站配以遞進式分油器，對機床導軌副、滾珠絲杠副及齒輪副等進行自動的定時定量潤滑，每次加油量和兩次間的時間間隔都是可調的，力求保證每個潤滑點的合理油量。
